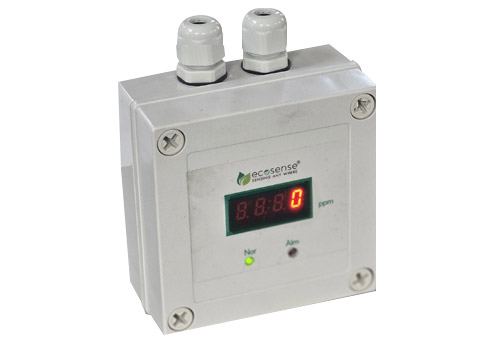

CO트랜스미터 (Carbon Monoxide Transmitter)
제품개요
MCM700 일산화탄소 전송기는 전통적인 다른 센서와는 달리 전기화학식 센서를 응용하여 이종의 다른 개스에 대하여 전혀 간섭을 받지 않습니다. 이것은 장기간 센서의 신뢰성 및 안정도를 가져오며 별도의 유지보수가 필요 없습니다. 전도성-양성자 일산화탄소 센서는 센서신호에 대하여 쇼트-서킷을 응용합니다. 개스 감지 레이어의 기본 구성품들은 사이에 동작전극, 양자-전도층의 박막에 의하여 이루어져 있습니다.
MCM700은 환기 시스템, 지하 주차장, 보일러실등에 있어 0-1000 ppm에 이르는 일산화탄소의 농도를 연속적으로 측정할 수 있습니다. 이러한 것은 ASHRAE 또는 다른 어떠한 환기 표준에서 요구된 0-1000 ppm을 측정 합니다. 컴팩트한 패키지, ABS 엔지니어링 플라스틱의 독특한 스타일의 엔클로져는 MCM700을 분리형으로 보일러실 및 지하주자장 등에 어떠한 곳에도 설치가 가능합니다.
모델 MCM700은 선택적으로 다중 출력을 제공합니다. 4-20 mA, 0-10 V 출력 및 Modbus RTU통신 프로토콜은 표준 사양입니다. 선택적인 LED 디스플레이가 가능하며 2개의 릴레이 출력과 프로그램에 의한 경보 설정이 가능하도록 설계되었습니다. 간단한 단일점 교정 절차 및 내장된 프로그램용 포트는 신뢰적이며 안정적인 장기간 스판을 유지하게 됩니다.
특장점 및 적용
- 정확한 전기화학식 센서 채택
- 출력 4-20 mA, 0-10 VDC
- Modbus 485 RTU 프로토콜 통신
- 릴레이 접점 출력 2 x SPDT 3 Amp 30 VDC
- 로컬 인디케이터 고선명 4-Digits FND
- 현장 시스템 구성 가능
- 경보 H/HH 릴레이 출력 및 상황표시 램프
- 내장된 파라메터 프로그래밍 4-Key 패드
- 수직 양방향 설치가능 (업-다운,다운-업)
- 장기간 센서 수명 (10년-공기중)
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 측정원리 | 전기화학식 센서 | 측정디스플레이범위 | 고선명 4-Digits FND |
|---|---|---|---|
| 정확도 | ± 3.0 % FS | 경보설정 | High / High High 포인트 설정 |
| 전원공급 | 12-24 VDC ±10% | 프로그래밍 | 내장된 4-키 패드 |
| 통신방법 | Modbus 485 RTU Protocol | 출력 신호 | 4-20 m A, 0-10 VDC (설정가능) |
| 측정 범위 | 0-1000 ppm (설정가능) | 분해능 | ± 1.0 ppm |
| 릴레이접점 | 2 x SPDT 30 VDC 3 Amp | 동작 온도 / 습도 | -20℃~80℃ / 10%~95% (RH) |
상세치수 및 도면
성능의 개선과 품질의 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| 기본모델 | MCM700 | 일산화탄소 (CO) 트랜스미터 | ||
|---|---|---|---|---|
| 부가코드 1 | 전원공급기 | P024 | 24 DC | |
| 부가코드 2 | 측정범위 | R301 | 0 – 300 PPM Factory Set | 기타 사용자 지정 |
| R501 | 0 – 500 PPM | |||
| 부가코드 3 | 출력 | AVM | 4-20 mA DC, 0-10 VDC, MODBUS 485 RTU | |
| 부가코드 4 | 로컬 디스플레이 | D0 or D1 | (D0) None / (D1) FND 4 Digit Display ( Red, Green, Yellow ) | |
| 부가코드 5 | 릴레이 | 2RL | 2 x SPDT 30VDC 3 Amp | |
| 부가코드 6 | 마운팅브라켓 | MB | 풀박스 도관용 마운팉 브라켓 | |
