덕트 연기검출기 (Duct Smoke Detector)
제품개요

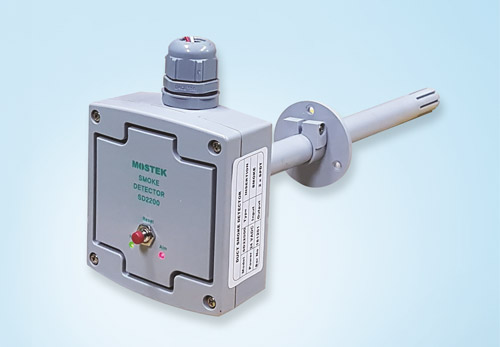

모델 SD2200은 덕트내부의 연감지에 있어 설치가 용이한 안정도가 뛰어나며 감도가 매우 우수한 포토커플러가 내장된 새로운 형태의 덕트용 연감지기 ( Smoke Detector )입니다.
SD2200은 덕트 내부의 유속이 0.03 M/S 부터 25 M/S범위에 사용할 수 있으며 프로브 내부에 포토커플러 ( Photo Coupler )가 설치되어 있습니다. 본 제품은 팬 ( Fan ) 또는 블로워 ( Blower )를 제어할 수 있습니다.
부가적으로 SD2200은 부저 ( Buzzer ) 및 감쇄기 ( Annuciator )를 통한 경보 신호와 같은 보조 경보기기를 제공합니다. 경보신호의 작동은 스모크 ( Smoke )가 덕트 내부에서 제거가 되어지고 정상 상태로 되어 지더라도 래칭 스위치 기능 ( Latching Switch )으로 인하여 그 상황을 계속 유지하게 됩니다. 그리고 전면 커버 하단에 설치된 리세팅 스위치의 복귀에 의하여 경보 대기 상대로 복귀하게 됩니다.
SD2200은 24 VDC에 사용되어질 수 있고 또한 콘트롤 판넬과 같은 기기에 연결할 수 있도록 감시 및 경보 릴레이를 위하여 설계되어 졌습니다. 덕트용 연감지기는 표준으로서 UL288A에 일치 하도록 설계 및 제조 되었으며 케이스에 실링된 센서 샘플링 프로브를 가지고 있습니다. 센서 오류, 전원 결함을 일으키면 SD2200은 고장 경보 출력을 주게 됩니다. 녹색 LED는 정상적인 전원를 나타내고 적색 LED는 경보 상태를 지시합니다.
특장점 및 적용
- 경제적인 가격 최단납기
- 자동/수동 리세트(래칭) 선택스위치
- Modbus 485 RTU 프로토콜
- 필드자동캘리브레이션
- SPDT 5 Amp 릴레이 출력
- 상황표시 LED (정상상태/경보상태)
- 포토커플러 센서채택
- 측정유속 0.03 - 25 Meter Per Second
- 응답시간 1-2초
- 설치 및 유지보수 용이
- 샘플링 튜브 필요 없음
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 센서형태 | 포토 커플러 | 측정범위 | 연기 유속 0.03~25 meter per sec |
|---|---|---|---|
| 전원공급 전압 | 12~24 VDC | 경보출력 신호 | SPDT 5 A 30VDC, 5A 240VAC |
| 상황표시 LED | 정상상태 / 경보상태 | 래칭 해제 | 수동 리셑스위치(전면커버에 부착) |
| 리셑기능 | 자동/수동(래칭) | 통신 방법 | Modbus 485 RTU |
| 동작온도 | -20°C ~ 90°C | 습도 | 0 ~ 99% RH |
외형 및 치수
성능의 개선과 품질의 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| Parent Model Code | SD2200 | 덕트용 연기감지기 | |
|---|---|---|---|
| 부가코드 1 | 프로브 길이 | 25L | 25cm (other length on request) |
| 부가코드 2 | 프로브 재질 | PM1 | ABS Plastic (other material on request) |
| 부가코드 3 | 전원공급 전압 | IP1 | 12~24 VDC (other on request) |
| 부가코드 4 | 출력 | OP1 | SPDT 릴레이 접점 |
| OP2 | SPDT 릴레이 접점 , Modbus 485 RTU | ||
| 부가코드 5 | 마운팅 악세서리 | M1 | 3/4-inch insertion ABS Flange |
