소형압력 트랜스미터 (Compact Pressure Transmitter)
제품개요

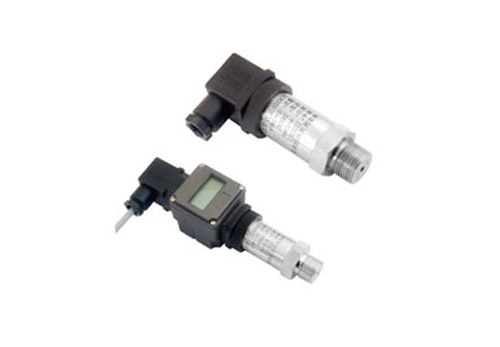

MGP201 저가격 컴팩트형 압력트랜스미터는 압력 감지부에 실리콘 확산방식을 채택하였다. 내부의 ASIC을 의하여 센서로 부터 밀리볼트 신호가 표준 전류신호 속으로 전송되어진다. MGP102는 직접적으로 컴퓨터 인터페이스 카드, 제어 계측기 지능형 기기 또는 PLC등에 편리하게 접속되어진다. 장거리 전송을 위하여는 전류 출력이 사용되어질 수 있다.
MGP102는 소형 경량급이며, 모든 316 실링 구조이며 열악한 환경에 사용할 수 있는 능력을 가진다. 제품은 설치가 용이하고 매우 높은 진동과 충격에 견딜 수 있다. MGP201은 프로세스 제어, 항공우주산업, 자동차, 의료산업 제약장비, 공조 장치 및 기타 다른 산업분야에도 광범위하게 사용되어 진다.
특장점 및 적용
- 경제적인 저가격 및 소형 경량급
- 줄력전류에대한 업데이트 타임 1 msec 이내
- 개선된 성능, 증가된 정확도 및 높은 안정도
- 0.2% 의 높은 정확도
- 현장 일체형 디스플레이 채택
- 4~20 mA 출력 및 VDC 출력
- EMC 인증제품으로 외란에 의한 간섭 배제
- IP65 보호등급
- 석유화학, 화학, 야금, 전력, 철강,식음료, 제지, 의약, 과학장비 및 군사항공산업에 적용
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 규격 및 사양 |
|---|---|
| 프로세스 유체 | 리퀴드, 개스 |
| 적용 압력 | 절대압력, 게이지 압력 |
| 측정범위 | -100 kPa….0~35 kPa…..100 MPa |
| 정확도 | ± 0.2% Full Span |
| 히스테리시스 | ± 0.1% |
| 재현성 | ± 0.1% |
| 동작온도 | 35 kPa: ± 2% FS (0 ℃~60 ℃), Other Range ± 1.52% FS (-20 ℃~85 ℃) |
| 응답시간 | ≤ 1ms (up to 90% FS) |
| 과부하압력 한계 | Refer to Rable for Pressure Range Selection |
| 수명 | ≥10 * 10^6 Pressure cycles |
| 주변온도 | -20 ℃~85 ℃ |
| 유체온도 | -30 ℃~105 ℃ |
| 저장온도 | -40 ℃~125 ℃ |
| 전자기/무선주파간섭 (EMC/RFI) | Immunity : IEC 61000-6-2 Radiation : IEC 61000-6-3 |
| 절연저항 | ≥100 MΩ/500VDC (200 MΩ/250VDC) |
| 내진동 | Sine Wave : 200 g: 25Hz~2KHz (IEC 61000-6-3) Random: 7.5 g rms 5Hz~1 KHz ( IEC 60068-2-64) |
| 내충격 | Shock : 200g/1 ms (IEC 60068-2-27) Free Falling Body : 1 m (IEC 60068-2-32) |
| 보호등급 | IP65 |
| 측정유체 범위 | All kind of media compatible with SS316L |
| 육각형 몸체 | HEX27 |
| 방폭등급 | Intrinsically Safe Explosion-Proof Exia IIC T6 (only for 4~20mA) |
| 순무게 | 150~180 g |
출력 및 전원공급기
← 좌우로 스크롤하여 내용을 확인하세요 →
| 코드 | B1 | B3 | B2 | B7 | B12 | B6 |
|---|---|---|---|---|---|---|
| 출력 | 4~20mA | 0~5 V | 1~5 V | 0~10 V | 1~10 V | 0.5~4.5V R/M |
| 전원공급기 | 12~30 VDC | 12~30 VDC | 12~30 VDC | 12~30 VDC | 12~30 VDC | 5 VDC |
상세 치수 및 전기적 연결
← 좌우로 스크롤하여 내용을 확인하세요 →
| 연결코드 | J5 : DIN43650 | J15 : DIN43650 with Cable |
|---|---|---|
| 치수 단위 mm |  |
 |
| 보호등급 | IP65 | IP65 |
| 결선방법 (2선식 전류) | Pin 1 : Power Supply + (Red Wire) | Red Wire : Power Supply + |
| Pin 2 : Current Output (Green Wire) | Green : Current Output | |
| 결선방법 (3선식 전압) | Pin 1 : Power Supply + (Red Wire) | Red Wire : Power Supply + |
| Pin 2 : Common Ground (Green Red Wire) | Green Wire : Common-Ground | |
| Pin 3 : Voltage Output (Yellow Wire) | Yellow Wire : Voltage Output |
압력범위 선정표
← 좌우로 스크롤하여 내용을 확인하세요 →
| 압력범위 코드 | 압력종류 | 압력범위 | 과부하 한계압력 | 과부하 파열압력 |
|---|---|---|---|---|
| 35k | G, A | 0~35 kPa | 150% FS | 500% FS |
| 70k | G | 0~70 kPa | 150% FS | 500% FS |
| 100k | G, A | 0~100 kPa | 150% FS | 300% FS |
| 250k | G, A | 0~250 kPa | 150% FS | 300% FS |
| 400k | G, A | 0~400 kPa | 150% FS | 300% FS |
| 600k | G, A | 0~600 kPa | 150% FS | 300% FS |
| 1M | G, A, S | 0~1 Mpa | 150% FS | 300% FS |
| 1.6M | G, S | 0~1.6 Mpa | 150% FS | 300% FS |
| 2.5M | G, S | 0~2.5 Mpa | 150% FS | 300% FS |
| 4M | S | 0~4 Mpa | 150% FS | 300% FS |
| 6M | S | 0~6 Mpa | 150% FS | 300% FS |
| 10M | S | 0~10 Mpa | 150% FS | 300% FS |
| 16M | S | 0~16 Mpa | 150% FS | 300% FS |
| 25M | S | 0~25 Mpa | 150% FS | 300% FS |
| 40M | S | 0~40 Mpa | 150% FS | 300% FS |
| 60M | S | 0~60Mpa | 150% FS | 200% FS |
| 100M | S | 0~100 Mpa | 150% FS | 150% FS |
| (-100~0)k | -100~0 kPa | 150% FS | 300% FS | |
| (0~-100)k | 0~ -100 kPa | 150% FS | 300% FS | |
| NP100k | -100~100kPa | 150% FS | 300% FS |
